Пресс ножницы
Промышленные прессы прикладывают контролируемую силу к материалу или детали для завершения этапа процесса. Они могут питаться от множества различных источников энергии и сильно различаются по размеру. Многие производственные предприятия используют операцию промышленного прессования в своем процессе для создания, формования или сборки продукта. Вы всегда можете приобрести пресс ножницы комбинированные.
Целые книги написаны на тему промышленных прессов, поэтому эта статья сузит ее фокус и сконцентрируется на относительно маломощных прецизионных прессах, используемых для сборки компонентов. Большинство сборочных прессов состоит из рамы, плунжера и плиты. Индивидуальные конфигурации рамы пресса предоставляют инженерам безграничные возможности; однако в большинстве стандартных сборочных прессов используется C-образная рама, H-образная рама или двухстоечная конфигурация. Независимо от формы и ориентации рамы плунжер — это движущийся элемент, который прикладывает силу прессования, а рама — это надежное крепление для плиты, на которой закреплена заготовка.
Ниже мы описали пять основных типов прессов, используемых в промышленных условиях, их типичное использование и методы, которые можно использовать для проверки процесса сборки. Каждый тип пресса создает силу по-своему, и это влияет на применение, закупочную цену, эксплуатационные расходы, точность, безопасность и возможности обратной связи по процессу.
Ручные прессы
Как следует из названия, эти промышленные прессы приводятся в действие человеком-оператором. Это простые базовые инструменты, поэтому закупочная цена и эксплуатационные расходы этого типа пресса невысоки. В ручных прессах используются различные методы для создания силы и линейного движения поршня. Обычный пресс для очень небольших сборочных работ использует автономную гидравлическую систему. Гидравлический цилиндр, нагнетаемый посредством рычага, медленно выдвигается с большим усилием, чтобы сжимать самонаводящиеся узлы вместе. Эта система очень медленная и требует больших усилий, поэтому обычно используется только для одноразовых процессов с высокой нагрузкой.
В оправочных прессах используется рычаг или большое колесо с механической тягой для перемещения пресс-плунжера вверх и вниз. Усилие усиливается рычажным механизмом, который обычно представляет собой зубчатую рейку или рычажный механизм. Реечные и шестеренные прессы усиливают прилагаемое усилие в равной степени на протяжении всего хода гидроцилиндра. Механизмы переключения начинают с меньшего усилия и увеличивают усиление к концу хода. Во всех этих вариантах процесс сборки и скорость полностью контролируются оператором. Возможности контроля пресса ограничены, но включают переключатели проверки хода, индикаторы силы, а также механизмы блокировки, которые предотвращают подъем плунжера до тех пор, пока ход не будет полностью завершен. Как и с любым ручным инструментом, за безопасную работу пресса отвечает оператор.
Пневматические прессы

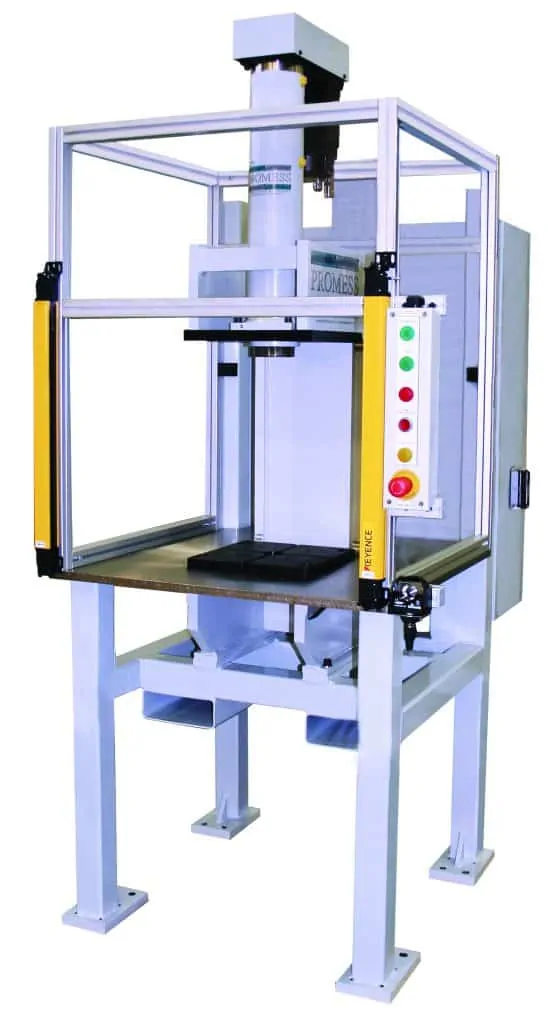

В этих сборочных станках в качестве источника энергии используется сжатый воздух. Стандартный пневмоцилиндр и двуручные регулирующие клапаны используются для запуска цикла прессования и безопасного перемещения гидроцилиндра вверх и вниз. Максимальное усилие относительно невелико и определяется размером отверстия цилиндра и давлением регулируемого источника воздуха. Усилие пресса одинаково на протяжении всего хода гидроцилиндра и не может быть отрегулировано оператором в середине хода.
Преимущества пневматического пресса — более высокая скорость, относительно низкая общая стоимость и меньшая утомляемость оператора. Однако оператор не может «почувствовать» процесс сборки из-за отсутствия тактильной обратной связи. За счет дополнительных устройств управления и стоимости процесс сборки можно контролировать с помощью переключателей положения хода, линейных датчиков, датчиков веса и устройств измерения деталей. Поскольку воздух является сжимаемым, рабочий ход пресса может быть прерывистым и варьироваться от детали к детали, если не используется дополнительный масляный демпфирующий контур. Эта несогласованность ограничивает разрешающую способность системы мониторинга процесса; поэтому пневматические прессы, как правило, не являются хорошим выбором, если точный анализ сигнатуры силы / расстояния является требованием к качеству.
Если у оператора есть дополнительные задачи, а двуручное управление ограничивает пропускную способность, световую завесу можно использовать как компонент системы безопасности машины. Оценка безопасности оборудования квалифицированными специалистами чрезвычайно важна, и ее нельзя упускать из виду. В сжатом воздухе не только сохраняется энергия, но и в случае выхода из строя источника воздуха плунжер пресса может упасть, что также может стать причиной травмы. Для предотвращения падения груза также могут потребоваться обратные клапаны с пневматическим управлением или устройства блокировки вала.
